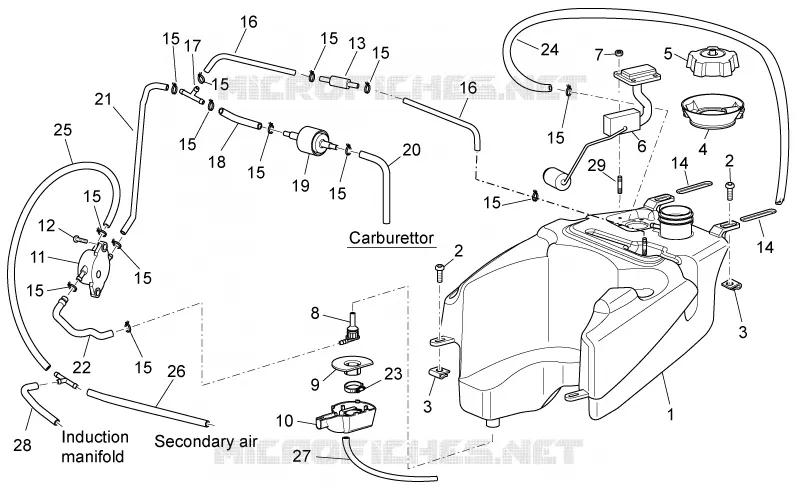

Reservoir carburant
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
15
15
15
15
15
15
15
15
15
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
1
Fuel tank
JC44110X92010
Non disponible
1
Fuel tank
JC44110X92000
Non disponible
2
Hex socket screw
JC02142X06163
2,24€ Prix unitaire TTC
3
Clip M6
AP8102376
Non disponible
4
Fuel collector rubber
JC44511X92000
12,24€ Prix unitaire TTC
5
Fuel filler cap
JC44200X92000
29,11€ Prix unitaire TTC
6
Fuel level sensor
JC34810X92000
66,16€ Prix unitaire TTC
7
Nut
JCB51100500JN00
3,64€ Prix unitaire TTC
8
Union cpl.
JC44330X92000
14,74€ Prix unitaire TTC
9
Maintenance
JC44431X92000
Non disponible
10
Fuel chamber
JC44421X92000
12,52€ Prix unitaire TTC
11
Fuel pump
AP8176041
Non disponible
12
Hex socket screw
JC02142X06163
2,24€ Prix unitaire TTC
13
Oil breather valve
AP8104251
47,87€ Prix unitaire TTC
14
Wiring clip
JC09404X06431
5,70€ Prix unitaire TTC
15
Hose clamp
JC44491X92000
3,06€ Prix unitaire TTC
16
Fuel pipe
JC44441X92000
Non disponible
17
Tee union
JC44611X92000
Non disponible
18
Fuel pipe
JC44445X92000
Non disponible
19
Fuel filter
JC44310X92000
9,88€ Prix unitaire TTC
20
Fuel pipe
JC44446X92000
Non disponible
21
Fuel pipe
JC44444X92000
Non disponible
22
Fuel pipe
JC44443X92000
8,20€ Prix unitaire TTC
23
Hose clamp
JC09402X92000
8,42€ Prix unitaire TTC
24
Fuel pipe
JC44442X92000
Non disponible
25
Vacuum pipe
JC44451X92000
13,49€ Prix unitaire TTC
26
Vacuum pipe
JC44452X92000
Non disponible
27
pipe
JC44447X92000
Non disponible
28
Vacuum pipe
JC44453X92000
Non disponible
29
Stud bolt
JCK1036A5018J
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
