1
Cylindrée
750
2
Modèle
750-S
3
Année
1997
4
Finition
750 S Carenato
5
Catalogue pièces
Installation refroidissement
6

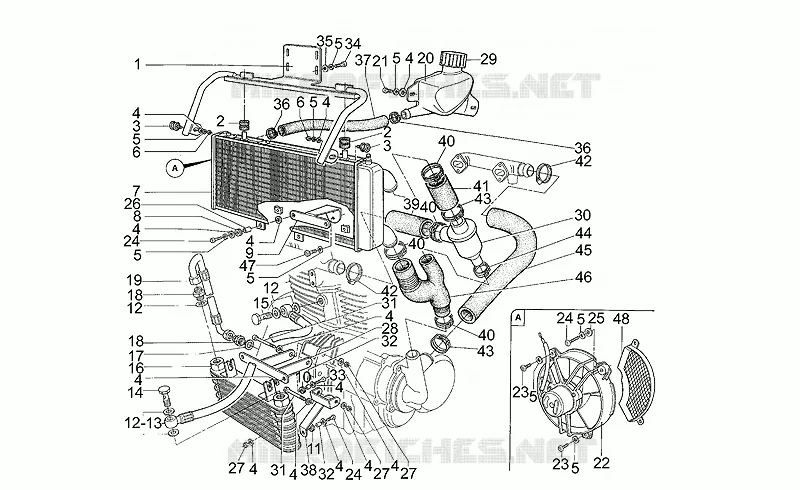

Vue éclatée
Catalogue pièces
Circuit electrique
par
Groupe echappement
Installation refroidissement
1
2
2
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
6
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
18
19
20
21
22
23
23
24
24
24
25
26
27
27
27
28
29
30
31
31
32
32
33
34
35
36
36
37
38
39
40
40
40
40
41
42
42
43
43
44
45
46
47
48
1
Water cooler upper support
LV021001000270
Non disponible
2
Rubber water cooler supp.
LV050003000037
Non disponible
3
Silent-block 25X20
LV050002V10966
Non disponible
4
Washer 6,5X18X1,5
LV033001000087
Non disponible
5
Spring washer 6 mm
LV033001000013
Non disponible
6
Nut M6
LV030005V11123
Non disponible
7
Water cooler
LV061009000222
Non disponible
8
Fairlead
LV058002V00115
Non disponible
9
Lower water cooler support
LV021001000271
Non disponible
10
Fairlead
LV058002V00102
Non disponible
11
Fairlead
LV058002000001
Non disponible
12
Copper washer 14x20x1
LV033001V14224
Non disponible
13
Oil return pipe
LV036002000046
Non disponible
14
Oil pipe screw M14X1,5
LV030011000037
Non disponible
15
Oil pipe screw 9/16 - UNF 18
LV030011000032
Non disponible
16
Oil cooler
LV061009000215
Non disponible
17
Copper washer 14,25X20X1,5
LV033001V14274
Non disponible
18
Nipple N/M M14X1,5-9/16UNF
LV037002000033
Non disponible
19
Pipe
LV036002000045
Non disponible
20
Expansion tank
LV061001000006
Non disponible
21
screw
LV030010000009
Non disponible
22
Electric fan
LV077004000001
Non disponible
22
Electric fan
LV077004000002
Non disponible
23
screw
LV030010000007
Non disponible
24
screw
LV030010000045
Non disponible
25
Washer 6,5X14X1,5
LV033001V11020
Non disponible
26
Spacer 7X10X9
LV034005V10176
Non disponible
27
Self-locking nut M6
LV030015000021
Non disponible
28
Water cooler upper support
LV021001000263
Non disponible
29
Expansion tank plug
LV055004000025
Non disponible
30
Thermostat
LV071003000020
Non disponible
31
Hex socket screw
LV030003V62223
Non disponible
32
Spacer 7X10X7,5
LV034003000061
Non disponible
33
screw
LV030010000047
Non disponible
34
Hex socket screw
LV030003V62083
Non disponible
35
Washer 6,4X12,5X1,6
LV033001000086
Non disponible
36
Hose clamp DM 18X19,5
LV037001000028
Non disponible
37
Water pipe 12X19
LV036002000049
Non disponible
38
Lower water cooler support
LV021001000264
Non disponible
39
Water pipe 25X33
LV036002000050
Non disponible
40
Hose clamp DM 30,5X32,5
LV037001000026
Non disponible
41
Water pipe 25X33
LV036002000051
Non disponible
42
Hose clamp 25-40
LV037001V10800
Non disponible
43
Hose clamp DM 33X35
LV037001000027
Non disponible
44
Hose clamp DM 24,5X26,5
LV037001000029
Non disponible
45
Delivery water pipe
LV036002000043
Non disponible
46
Pump inlet water
LV036002000048
Non disponible
47
Hex socket screw
LV030007000025
Non disponible
48
Fan cover
LV058003000004
Non disponible

Retrouvez sur cette page le schéma détaillé Installation refroidissement MOTO GUZZI LAVERDA SCARABEO. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine MOTO GUZZI LAVERDA SCARABEO.


Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
