par
Chassis II
15
14
13
12
11
11
10
9
8
7
6
6
5
5
4
3
2
1
1
Berceau D.
B063249
99,00€ Prix unitaire TTC
2
FRAME FRONT SIDE
B063250
Non disponible
3
Pivot M10x250
GU53429500
42,12€ Prix unitaire TTC
4
Bague
GU19017000
12,85€ Prix unitaire TTC
5
Nut
GU92606210
Non disponible
6
Rondelle 10,2X18X2
GU95008210
2,86€ Prix unitaire TTC
7
Vis M10x65
GU98082565
7,24€ Prix unitaire TTC
8
Bushing
GU28252060
Non disponible
9
Traverse comm.bras duberceau
GU32431310
68,18€ Prix unitaire TTC
10
Pivot support moteur;
AP8121367
17,78€ Prix unitaire TTC
11
Rondelle
AP8152220
5,23€ Prix unitaire TTC
12
Ecrou autofr. bas
AP8150436
3,94€ Prix unitaire TTC
13
Vis bride
AP8152287
4,64€ Prix unitaire TTC
14
Ecrou autobloqu.
AP8152300
3,94€ Prix unitaire TTC
15
Vis bride
AP8152288
4,09€ Prix unitaire TTC

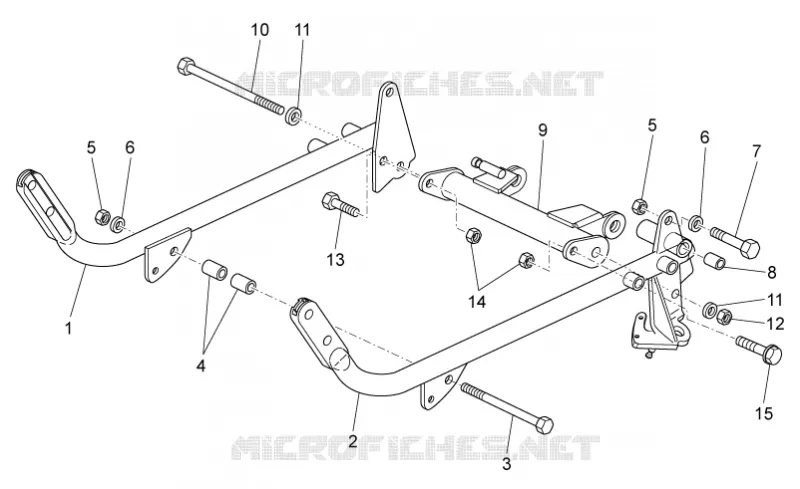

Retrouvez sur cette page le schéma détaillé Chassis II MOTO GUZZI LAVERDA SCARABEO. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine MOTO GUZZI LAVERDA SCARABEO.


Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
