par
Chassis I
1
2
3
4
5
5
6
6
7
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
19
20
21
1
Chassis
2B001255
649,80€ Prix unitaire TTC
2
Hex socket screw M10x30
GU98682530
Non disponible
3
Ecrou M10x1,5
GU92630510
3,42€ Prix unitaire TTC
4
Plaque
B063287
97,84€ Prix unitaire TTC
5
Screw
GU98350416
Non disponible
6
Rondelle 8,4X15X1,8
GU95008208
3,07€ Prix unitaire TTC
7
Pivot
2B001612
24,95€ Prix unitaire TTC
8
Rondelle 10,2X18X2
GU95008210
2,86€ Prix unitaire TTC
9
Nut
GU92606210
Non disponible
10
Pivot
2B001035
24,05€ Prix unitaire TTC
11
Plaquette
886645
21,19€ Prix unitaire TTC
12
Pivot M10x205
GU98110199
42,95€ Prix unitaire TTC
12
Vis M8X14
GU98682414
4,15€ Prix unitaire TTC
13
Caoutchouc anti-vibrations
GU01103860
11,11€ Prix unitaire TTC
14
Caoutchouc
GU66103415
20,21€ Prix unitaire TTC
15
Joint
AP8144606
9,64€ Prix unitaire TTC
16
Guide-câble
AP8221172
15,47€ Prix unitaire TTC
17
Support
2B000843
127,44€ Prix unitaire TTC
18
Support
2B000844
127,44€ Prix unitaire TTC
19
Vis
GU98692420
3,53€ Prix unitaire TTC
20
Joint
AP8220590
19,75€ Prix unitaire TTC
21
Vis
GU03468100
23,20€ Prix unitaire TTC

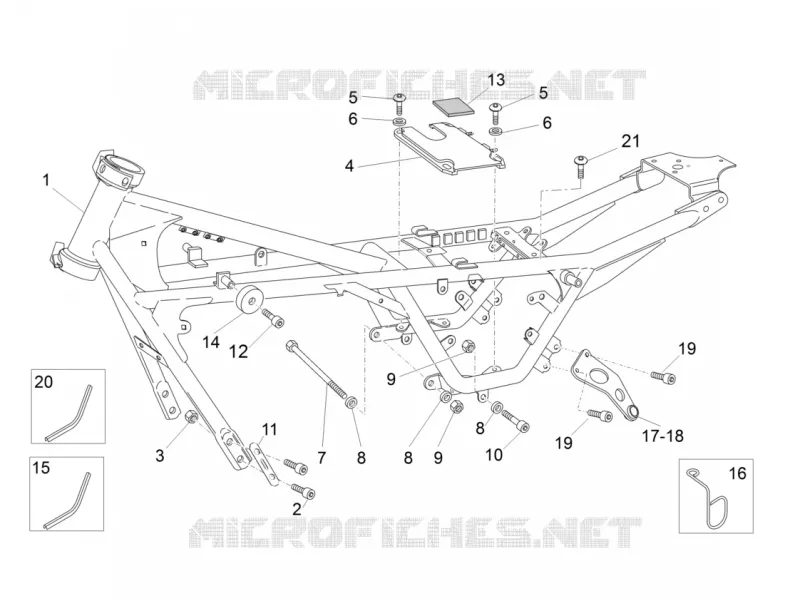

Retrouvez sur cette page le schéma détaillé Chassis I MOTO GUZZI LAVERDA SCARABEO. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine MOTO GUZZI LAVERDA SCARABEO.


Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
