par
Arbre secondaire
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
50
50
51
1
Layshaft
GU14213612
Non disponible
2
Ecrou
GU14217410
28,52€ Prix unitaire TTC
3
Rondelle ajustem.
GU43083810
3,42€ Prix unitaire TTC
4
Rondelle d'appui
GU14215400
5,15€ Prix unitaire TTC
5
Gear 4a Z=20
GU14215110
Non disponible
6
Bearing Race
GU92259017
Non disponible
7
Cage à rouleaux 4a A.S.
GU92251022
26,62€ Prix unitaire TTC
8
Sleeve 3-4
GU14231012
Non disponible
9
Manchon
GU14232512
41,40€ Prix unitaire TTC
10
Rondelle
GU14218011
10,03€ Prix unitaire TTC
11
Gear 3a Z=22
GU14214810
Non disponible
12
Bushing
GU14213001
Non disponible
13
Gear 2a Z=25
GU14214510
Non disponible
14
Nut
GU14219310
Non disponible
15
Ball 2Mm
GU92295702
Non disponible
16
Shim
GU14217300
Non disponible
17
Gear 5Th 21T
GU14215213
Non disponible
18
Gear 1a Z=28
GU14214210
Non disponible
19
Sleeve 1-2
GU14230711
Non disponible
20
TAMBOUR DE COMMANDE
GU14234405
83,40€ Prix unitaire TTC
21
Washer
GU14235500
Non disponible
22
Shim 1.2Mm
GU55235003
Non disponible
22
Rondelle ajustem.1 mm
GU55235002
2,96€ Prix unitaire TTC
22
Rondelle ajustem.0,6 mm
GU55235000
2,99€ Prix unitaire TTC
22
Shim 0.8Mm
GU55235001
Non disponible
23
Tige
GU14234300
23,94€ Prix unitaire TTC
24
Goupille
GU14234600
15,90€ Prix unitaire TTC
25
Tige
GU14232400
72,84€ Prix unitaire TTC
26
Shift Fork
GU14230501
Non disponible
27
Shift Fork 5Th
GU14231201
Non disponible
28
Preselector (After Use 0323625
GU28236260
Non disponible
29
Spring
GU28238261
Non disponible
30
Bolt, 6Mmx25Mm
GU98052325
Non disponible
31
Notched washer
GU95021106
Non disponible
32
Lever
GU18258201
Non disponible
33
Goupille
GU95500222
3,07€ Prix unitaire TTC
34
Ecrou M6x1
GU92630106
7,07€ Prix unitaire TTC
35
Washer
GU95129110
Non disponible
36
Pin
GU95770265
Non disponible
37
Fourchette
GU12626800
64,81€ Prix unitaire TTC
38
Ecrou
GU92602206
3,53€ Prix unitaire TTC
39
Fork
GU18257801
Non disponible
40
Caoutchouc
GU14251001
5,98€ Prix unitaire TTC
41
Gear lever
GU30250810
Non disponible
42
Bushing
GU17252050
Non disponible
43
Nut
GU92602512
Non disponible
44
Washer
GU95100409
Non disponible
45
Bolt
GU98053660
Non disponible
46
O-Ring
GU90706219
Non disponible
47
Ball joint
GU18258101
Non disponible
48
Rondelle spéciale
GU61013800
3,07€ Prix unitaire TTC
49
Ressort
GU94322185
13,57€ Prix unitaire TTC
50
Cage à rouleaux
GU92251030
26,62€ Prix unitaire TTC
51
Joint torique 20,24X2,62
GU90706203
3,22€ Prix unitaire TTC

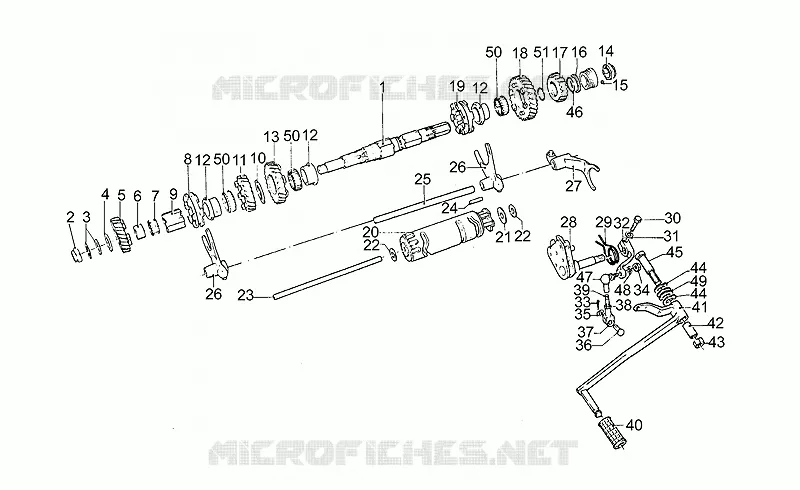

Retrouvez sur cette page le schéma détaillé Arbre secondaire MOTO GUZZI LAVERDA SCARABEO. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine MOTO GUZZI LAVERDA SCARABEO.


Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
