Carter de boîte vitesses
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
1
Gearbox, blank
GU14200211
Non disponible
2
Bague d'étanchéité
GU90403547
12,85€ Prix unitaire TTC
3
Roulement à rouleaux
GU92256218
120,91€ Prix unitaire TTC
4
Plaque
GU14213803
75,77€ Prix unitaire TTC
5
Hex socket screw
GU98622316
Non disponible
6
Washer 6,4x10x0,7
GU14217901
Non disponible
7
Ball bearing AF/AS 25x52
GU92218424
Non disponible
8
Bearing
GU92234717
Non disponible
9
Goupille
GU95512081
6,79€ Prix unitaire TTC
10
Trans Gasket
GU14201110
Non disponible
11
Box cover, blank
GU18200802
Non disponible
12
Joint torique 13,95x2,92
GU90706140
3,18€ Prix unitaire TTC
13
Ball bearing AP 17x47x14
GU92201417
Non disponible
14
Vis
GU14237800
23,89€ Prix unitaire TTC
15
Nut
GU92602512
Non disponible
16
Vis M6X25
GU98622325
2,84€ Prix unitaire TTC
17
Vis M6X35
GU98620335
2,94€ Prix unitaire TTC
18
Neutral indicator switch
GU12207200
Non disponible
19
Gasket
GU12207700
Non disponible
20
Rondelle
GU95000206
2,84€ Prix unitaire TTC
21
ss# 98084316 Bolt
GU98054316
Non disponible
22
Bouchon
GU93180220
6,10€ Prix unitaire TTC
23
Bouchon vid.huile
GU12003702
15,14€ Prix unitaire TTC
24
Joint
GU95100709
7,94€ Prix unitaire TTC
25
Bouchon
GU95980610
31,58€ Prix unitaire TTC
26
Garniture
GU10528900
7,20€ Prix unitaire TTC
27
Vented Plug
GU14204955
Non disponible
28
TUYAU
GU00823956080
53,76€ Prix unitaire TTC
29
Retour levier démarrage
GU94321067
3,97€ Prix unitaire TTC
30
Encliquetage
GU55234700
70,97€ Prix unitaire TTC
31
Gasket ring 35x47x7/6,5
GU90403548
Non disponible
32
STUD
GU96508032
Non disponible
33
Ecrou
GU92630108
2,84€ Prix unitaire TTC
34
Joint 8,25x15x1
GU12154200
4,66€ Prix unitaire TTC
35
Cover
GU39616800
Non disponible
36
Drain Plug
GU95980214
Non disponible
37
Maintenance
GU28424645
Non disponible
38
Gearbox assy., blank
GU28991560
Non disponible

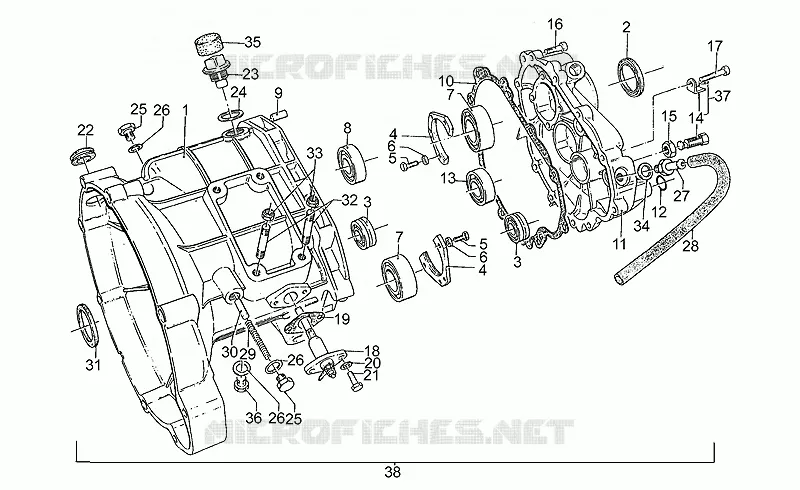

Retrouvez sur cette page le schéma détaillé Carter de boîte vitesses MOTO GUZZI LAVERDA SCARABEO. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine MOTO GUZZI LAVERDA SCARABEO.


Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
