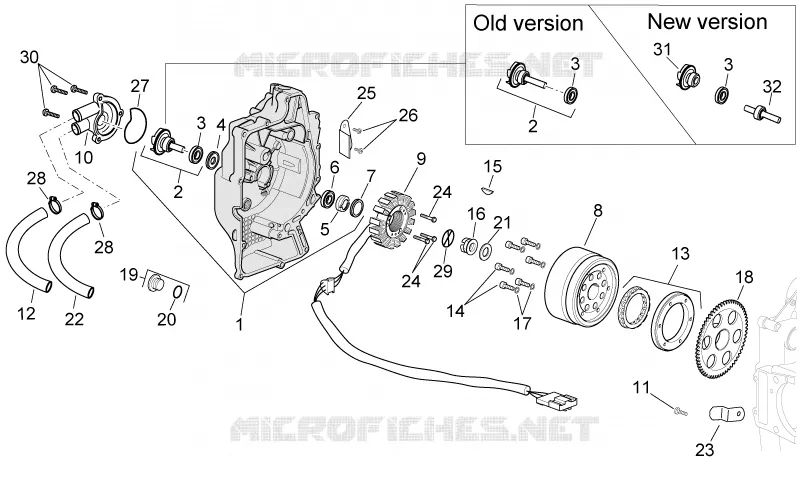

Allumage II
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
28
29
30
31
32
1
Flywheel cover cpl.
AP8577011
Non disponible
2
Water pump shaft assy.
AP8580143
Non disponible
3
Gasket ring
AP8590055
Non disponible
3
Oil seal
AP8560018
Non disponible
4
Insert
AP8560020
Non disponible
5
Pump impeller drive key
AP8577014
Non disponible
6
Bearing 28x8x9
AP8577012
Non disponible
7
Gasket ring
AP8577013
Non disponible
8
Rotor cpl.
AP8577042
Non disponible
9
Stator cpl.
AP8577045
Non disponible
10
Water pump cover
AP8580094
Non disponible
11
screw M6x14
AP8577048
Non disponible
12
Pump-cylinder hose
AP8580277
Non disponible
12
Water pipe
AP8577038
Non disponible
13
Starter clutch assy.
AP8570014
Non disponible
14
Hex socket screw M6x24
847679
Non disponible
15
Transmission key
AP8560006
Non disponible
16
Special nut
AP8577043
Non disponible
17
Break washer
AP8550487
Non disponible
18
Chain ring
AP8570018
Non disponible
19
Cover
AP8577015
Non disponible
20
Gasket
AP8550417
Non disponible
21
Plain washer
AP8577044
Non disponible
22
By-pass pipe
AP8575003
Non disponible
23
plate
AP8577049
Non disponible
24
screw M6x30
AP8560011
Non disponible
25
plate
AP8577010
Non disponible
26
screw
AP8560009
Non disponible
27
O-ring
AP8580084
Non disponible
28
Hose clamp
AP8580217
Non disponible
29
Drive key
AP8577037
Non disponible
30
Screw
AP8551060
Non disponible
31
Fan
AP8276091
Non disponible
32
Water pump shaft assy.
AP8577096
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
