par

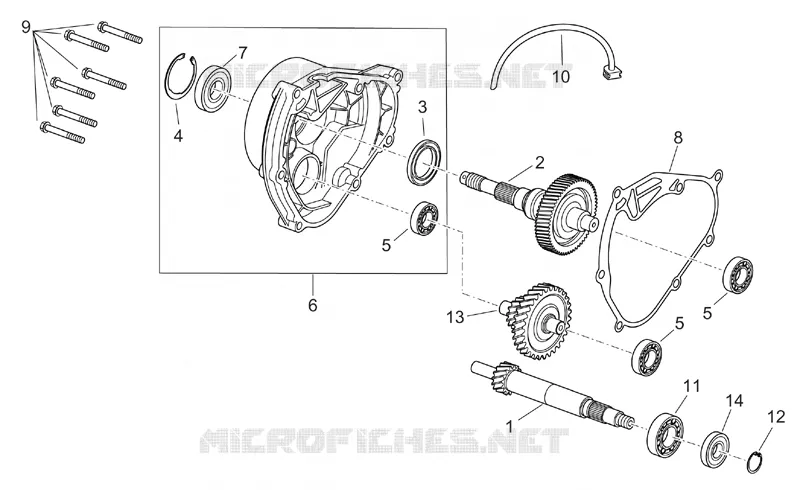

Transmission
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
1
Driven pulley shaft
AP8575018
Non disponible
2
Rear wheel axis cpl.
AP8575019
Non disponible
2
Rear wheel axis cpl.
AP8575020
Non disponible
3
Oil seal 38x50x7
AP8560125
Non disponible
4
Circlip
AP8560130
Non disponible
5
Bearing d15x42x13
AP8560019
Non disponible
6
Transmission cover cpl.
AP8575021
Non disponible
7
Bearing d30x55x13
AP8560126
Non disponible
8
Gasket
AP8575022
Non disponible
9
screw
AP8570077
Non disponible
10
Breather
AP8580189
Non disponible
11
Bearing
AP8575025
Non disponible
12
Snap ring
AP8560007
Non disponible
13
Transmission shaft
AP8575023
Non disponible
13
Transmission shaft
AP8575024
Non disponible
14
Gasket ring
AP8550577
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
