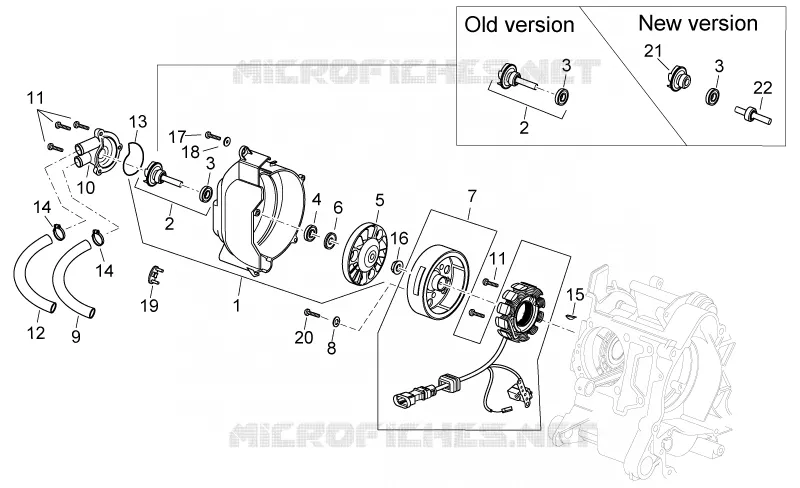

Volant magnétique
1
2
2
3
3
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
1
Flywheel cover cpl.
AP8580190
Non disponible
2
Water pump shaft assy.
AP8580143
Non disponible
3
Gasket ring
AP8590055
Non disponible
3
Oil seal
AP8560018
Non disponible
4
Insert
AP8560020
Non disponible
5
Pump impeller drive key
AP8580104
Non disponible
6
Bearing 22x8x7
AP8580134
Non disponible
6
Bearing 28x8x9
AP8577012
Non disponible
7
Cdi magneto assy
AP8580110
Non disponible
7
Cdi magneto assy
AP8580109
Non disponible
8
Washer
AP8580162
Non disponible
9
By-pass pipe
AP8575003
Non disponible
10
Water pump cover
AP8580094
Non disponible
11
Screw
AP8551060
Non disponible
12
Pump-cylinder hose
AP8575034
Non disponible
12
Water pipe
AP8590052
Non disponible
13
O-ring
AP8580084
Non disponible
14
Hose clamp
AP8580217
Non disponible
15
Transmission key
AP8550039
Non disponible
16
Nut cpl.
AP8550134
Non disponible
17
screw
AP8580161
Non disponible
18
Washer
AP8550477
Non disponible
19
Cover
AP8580116
Non disponible
20
Special screw
AP8580163
Non disponible
21
Fan
AP8276091
Non disponible
22
Water pump shaft assy.
AP8590054
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
