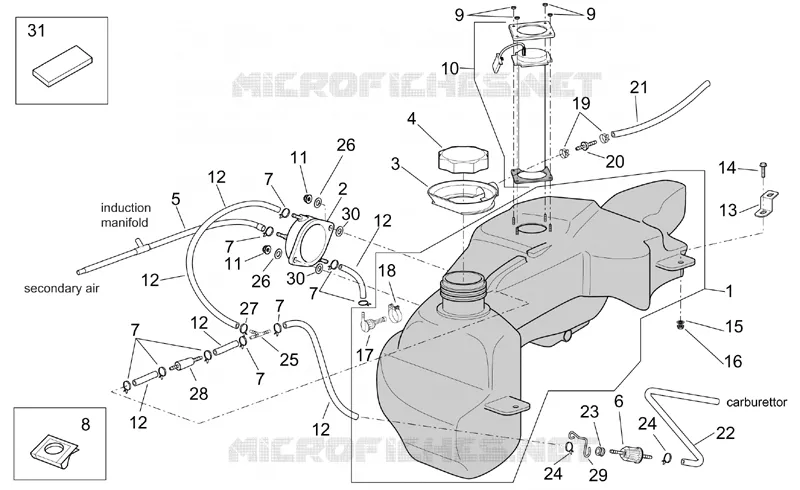

Reservoir carburant
1
2
3
4
5
6
7
7
7
7
7
7
8
9
9
10
11
11
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
30
30
31
1
Fuel tank
AP8168600
Non disponible
2
Fuel pump
AP8176041
Non disponible
3
Fuel collector rubber
AP8144187
14,38€ Prix unitaire TTC
4
Fuel filler cap
AP8201757
Non disponible
5
Vacuum pipe
AP8134815
47,66€ Prix unitaire TTC
6
Fuel filter
AP8104406
Non disponible
7
Hose clamp D10,1
AP8101595
5,93€ Prix unitaire TTC
8
Clip M6
AP8102376
Non disponible
9
Nut M4
AP8150204
3,74€ Prix unitaire TTC
10
Fuel level sensor
AP8127545
101,93€ Prix unitaire TTC
11
Self-locking nut M5
AP8152306
Non disponible
12
Fuel pipe 5,5x10
AP8120952
Non disponible
13
plate
AP8134526
Non disponible
14
Screw w/ flange M6x25
AP8152280
4,46€ Prix unitaire TTC
15
Washer 6,6x18x1,6*
AP8150015
3,74€ Prix unitaire TTC
16
Self-locking nut M6
AP8152299
3,74€ Prix unitaire TTC
17
Union cpl.
AP8104071
29,17€ Prix unitaire TTC
18
Hose clamp
AP8104072
Non disponible
19
Hose clip D8x5,5*
AP8101770
13,76€ Prix unitaire TTC
20
2-way union
AP8101944
8,20€ Prix unitaire TTC
21
pipe 5x9
AP8220402
31,60€ Prix unitaire TTC
22
Fuel pipe
AP8144633
13,64€ Prix unitaire TTC
23
Filter housing rubber
AP8220370
5,32€ Prix unitaire TTC
24
Hose clamp D9,6
AP8102811
4,46€ Prix unitaire TTC
25
3-way union
AP8144303
19,25€ Prix unitaire TTC
26
Washer 5,5x15x1,6
AP8150248
2,80€ Prix unitaire TTC
27
Hose clamp D11,3
AP8102378
6,04€ Prix unitaire TTC
28
Oil breather valve
AP8104251
47,87€ Prix unitaire TTC
29
Helmet holder hook
AP8221206
36,25€ Prix unitaire TTC
30
Washer 5x20x1,5
AP8150255
2,80€ Prix unitaire TTC
31
Adhesive sponge 6x30
AP8117041
34,56€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
