par

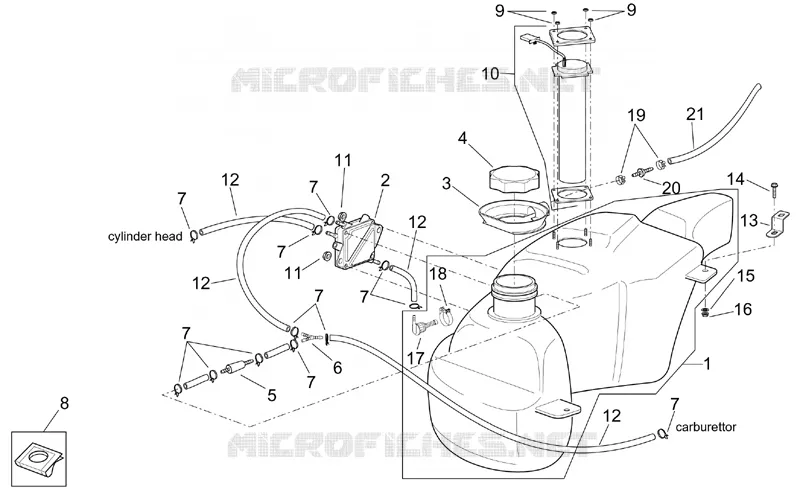

Reservoir carburant
1
2
3
4
5
6
7
7
7
7
7
7
7
7
8
9
9
10
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
1
Fuel tank
AP8139256
Non disponible
2
Fuel pump
AP8102408
171,19€ Prix unitaire TTC
3
Fuel collector rubber
AP8144187
14,38€ Prix unitaire TTC
4
Fuel filler cap
AP8201757
Non disponible
5
Anti-return valve
AP8102741
Non disponible
6
3-way union
AP8120116
37,80€ Prix unitaire TTC
7
Hose clamp D10,1
AP8101595
5,93€ Prix unitaire TTC
8
Clip M6
AP8102376
Non disponible
9
Nut M4
AP8150204
3,74€ Prix unitaire TTC
10
Fuel level sensor
AP8124512
98,12€ Prix unitaire TTC
11
Self-locking nut M5
AP8152306
Non disponible
12
Fuel pipe 5,5x10
AP8120952
Non disponible
13
plate
AP8134526
Non disponible
14
Screw w/ flange M6x25
AP8152280
4,46€ Prix unitaire TTC
15
Washer 6,6x18x1,6*
AP8150015
3,74€ Prix unitaire TTC
16
Self-locking nut M6
AP8152299
3,74€ Prix unitaire TTC
17
Union cpl.
AP8104071
29,17€ Prix unitaire TTC
18
Hose clamp
AP8104072
Non disponible
19
Hose clip D8x5,5*
AP8101770
13,76€ Prix unitaire TTC
20
2-way union
AP8101944
8,20€ Prix unitaire TTC
21
pipe 5x9
AP8220402
31,60€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
