par

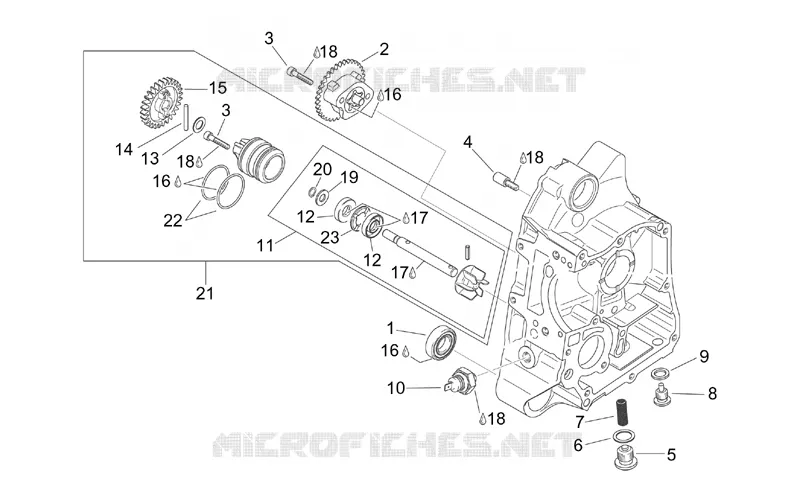

Demi-carter D
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
16
17
17
18
18
18
18
19
20
21
22
23
1
Bearing 6003-2RS
AP0232621
Non disponible
2
Oil pump assy.
AP0295630
Non disponible
3
Screw w/ flange
AP0241275
Non disponible
4
Bearing screw M6
AP0240940
Non disponible
5
Cover M16x1,5
AP0240235
24,08€ Prix unitaire TTC
6
Gasket ring 16x22
AP0430622
Non disponible
7
Oil strainer
AP0256490
18,86€ Prix unitaire TTC
8
Magnetic drain plug M12x1,5
AP0241782
Non disponible
9
Gasket ring 12x18
AP0250640
Non disponible
10
Oil pressure switch
AP0956166
Non disponible
11
Water pump shaft assy.
AP0220356
124,14€ Prix unitaire TTC
12
Oil seal 10x26x7
AP0230195
28,18€ Prix unitaire TTC
13
Thrust washer 10,1/17/1
AP0827590
Non disponible
14
Pin
AP0232430
Non disponible
15
Pump gear
AP0634430
77,20€ Prix unitaire TTC
16
Tyre
0000000
Non disponible
17
Molykote 111 100gr.
AP0897161
Non disponible
18
Loctite (blue) 243 10cc.
AP0897651
Non disponible
19
Washer 8,1
AP0827405
Non disponible
20
Circlip 8x0,8
AP0245570
Non disponible
21
Water pump assy
AP0293419
Non disponible
22
O-ring
AP0430900
11,15€ Prix unitaire TTC
23
Spacer
AP0260710
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
