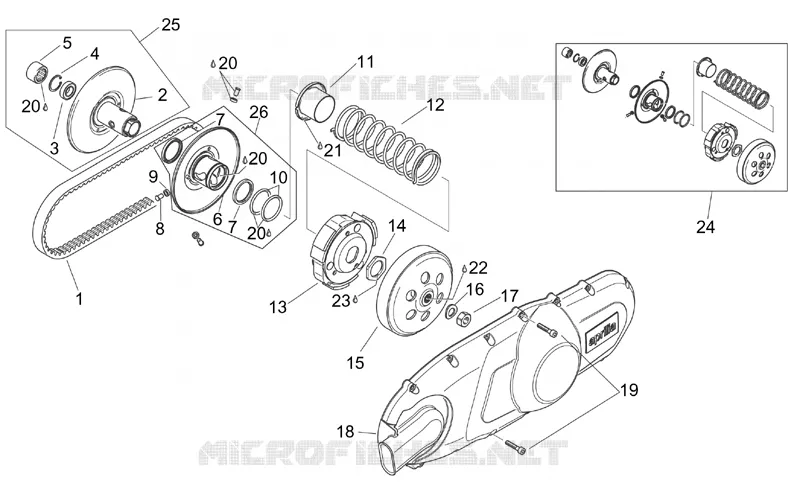

Transmission secondaire
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
23
24
25
26
1
V-belt
AP0280102
83,05€ Prix unitaire TTC
2
Secondary inner pulley
AP0280135
Non disponible
3
Ball bearing
AP0632085
Non disponible
4
Circlip 28x1,2
AP0245490
Non disponible
5
Roller bearing 20x29x18
AP0632090
Non disponible
6
Secondary outer pulley
AP0280125
Non disponible
7
Oil seal
AP0650290
Non disponible
8
Guide pin
AP0229435
Non disponible
8
Guide pin
AP0229430
Non disponible
9
Guide roller
AP0249060
14,89€ Prix unitaire TTC
10
O-ring
AP0650270
Non disponible
11
Spring cap
AP0627167
Non disponible
11
Spring cap
AP0627165
48,04€ Prix unitaire TTC
12
Spring
AP0239406
Non disponible
13
Clutch cpl.
AP0259738
Non disponible
13
Clutch cpl.
AP0659250
Non disponible
13
Clutch cpl.
AP0259739
Non disponible
14
Nut M28x1
AP0242920
Non disponible
15
Clutch drum
AP0259662
Non disponible
16
Break washer A12
AP0945754
Non disponible
17
Nut M12x1
AP0242515
Non disponible
18
Variator cover
AP0211701
Non disponible
18
Variator cover
AP0211700
Non disponible
19
Hex socket screw M6x30
AP0840880
9,46€ Prix unitaire TTC
20
Tyre
0000000
Non disponible
21
Molykote G-N 50gr.
AP0297433
Non disponible
22
Loctite Anti Seize 50ml.15378
AP0297434
Non disponible
23
Loctite (green) 648 5gr.
AP0899788
Non disponible
24
Pulley assy., driven
AP0296280
Non disponible
24
Pulley assy., driven
AP0296284
Non disponible
24
Pulley assy., driven
AP0296282
Non disponible
25
Sec. fixed sheave cpl.
AP0280137
Non disponible
26
Sliding secondary pulley
AP0280127
Non disponible
27
Loctite (blue) 243 10cc.
AP0897651
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
