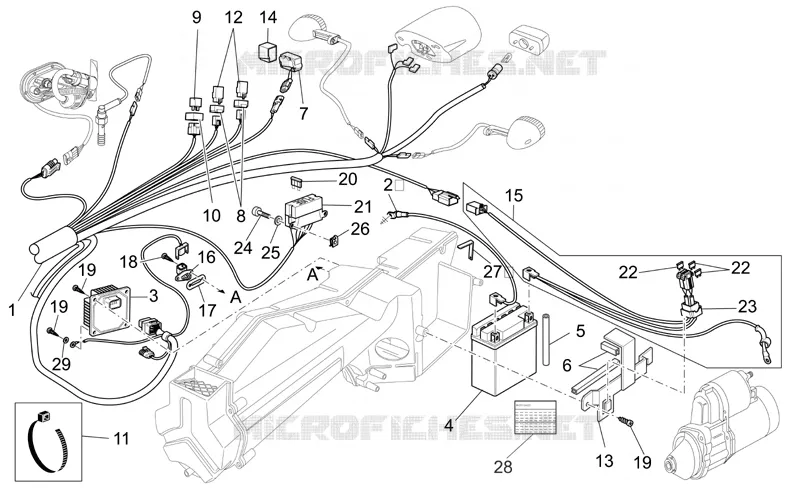

Circuit electrique arrière
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
22
23
24
25
26
27
28
29
1
Main wiring harness
GU32747160
Non disponible
2
Ground-battery lead
GU32747910
25,54€ Prix unitaire TTC
3
ECU
GU32729510
Non disponible
3
ECU
977308
Non disponible
4
Battery
AP8127073
Non disponible
5
Breather pipe 4x8
AP8220263
Non disponible
6
Gasket
AP8144538
Non disponible
7
Inclination sensor
AP8124266
Non disponible
8
Rubber spacer *
AP8220283
4,43€ Prix unitaire TTC
9
Injection relay
AP8124869
Non disponible
10
Relay rubber
AP8220546
5,74€ Prix unitaire TTC
11
Hose clamp 2,4x92
GU49609601
2,74€ Prix unitaire TTC
11
Hose clamp 3,6x20,6
GU14609650
2,84€ Prix unitaire TTC
12
Relay 12V-30A
AP8224462
26,47€ Prix unitaire TTC
13
Bracket
GU32418210
24,58€ Prix unitaire TTC
14
Rubber sensor support
AP8144046
Non disponible
15
Wiring
GU32748010
109,58€ Prix unitaire TTC
16
Air temp. Sensor
GU30729330
125,80€ Prix unitaire TTC
17
Gasket
GU30027931
5,17€ Prix unitaire TTC
18
Self-tap screw 2,9x12
AP8150421
3,74€ Prix unitaire TTC
19
Phillips screw, SWP M5x20
AP8152329
3,74€ Prix unitaire TTC
20
Fuse 3A
AP8127346
5,35€ Prix unitaire TTC
20
Fuse 15A
GU28742560
Non disponible
21
Fuse holder box
AP8124274
51,34€ Prix unitaire TTC
22
Fuse 30A
GU28742562
Non disponible
23
Rubber fuse box
AP8112811
14,00€ Prix unitaire TTC
24
Hex socket screw
GU98682215
4,34€ Prix unitaire TTC
25
Washer 5,25x14x1,5
GU95100059
3,42€ Prix unitaire TTC
26
Clip M5
AP8102375
4,09€ Prix unitaire TTC
27
Square
GU31112965
15,76€ Prix unitaire TTC
28
Decal "Battery service"
GU32517710
7,15€ Prix unitaire TTC
29
Washer
GU95129101
4,44€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
