1
Cylindrée
850
2
Modèle
LE-MANS
3
Année
1984
4
Finition
Le Mans III
5
Catalogue pièces
B. vitesses I
6

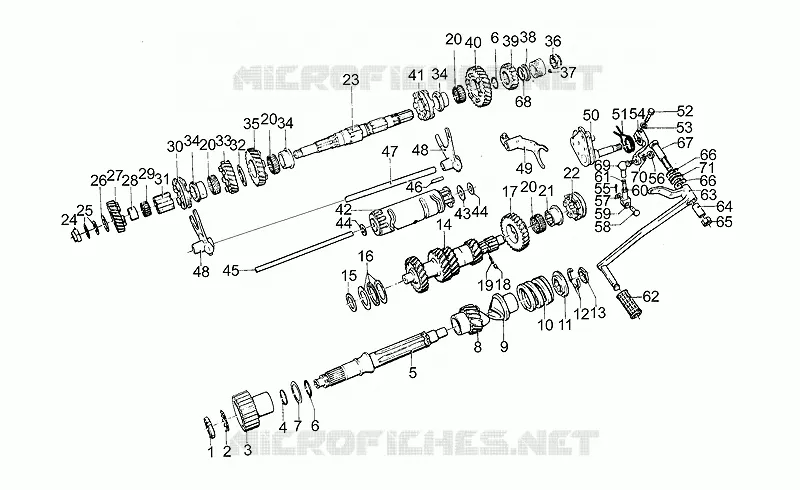

Vue éclatée
Catalogue pièces
Arbre moteur
par
Carburateur
B. vitesses I
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66
67
68
69
70
71
1
Ring nut
GU93601022
57,32€ Prix unitaire TTC
2
Washer 22x20x3,9
GU95028022
3,91€ Prix unitaire TTC
3
Clutch gearing
GU14081811
Non disponible
4
O-ring 23,52x1,78
GU90706235
3,65€ Prix unitaire TTC
5
Clutch shaft
GU14210702
Non disponible
6
O-ring 20,24X2,62
GU90706203
3,22€ Prix unitaire TTC
7
Oil-spreading washer 25,1x36x0,5
GU14218401
Non disponible
8
Gear Z=17
GU14211110
Non disponible
9
Hose
GU14211201
Non disponible
10
Belleville spring
GU13211500
Non disponible
11
Disc
GU14211600
Non disponible
12
Half ring
GU12211700
14,99€ Prix unitaire TTC
13
Spacer
GU14219401
26,45€ Prix unitaire TTC
14
Primary gear shaft
GU14210513
Non disponible
15
Thrust washer sp.2
GU18211050
14,96€ Prix unitaire TTC
15
Thrust washer sp.2,2
GU18211052
Non disponible
15
Thrust washer sp.2,1
GU18211051
14,96€ Prix unitaire TTC
15
Thrust washer sp.2,4
GU18211054
14,96€ Prix unitaire TTC
16
Roller bearing
GU92258525
Non disponible
17
Gear 5a Z=28
GU14212013
Non disponible
18
Roller
GU92296750
3,83€ Prix unitaire TTC
19
Spring
GU94321051
4,13€ Prix unitaire TTC
20
Roller cage 30x35x13
GU92251030
26,62€ Prix unitaire TTC
21
Bush 5a AP
GU14212210
Non disponible
22
Sliding sleeve
GU14231510
Non disponible
23
Driven shaft
GU14213612
Non disponible
24
Nut
GU14217410
28,52€ Prix unitaire TTC
25
Shim 17,25x27x0,5
GU43083810
3,42€ Prix unitaire TTC
26
Clearance washer 17,1x30
GU14215400
5,15€ Prix unitaire TTC
27
Gear 4a Z=20
GU14215110
Non disponible
28
Ring 4a
GU92259017
Non disponible
29
Roller cage 4a A.S.
GU92251022
26,62€ Prix unitaire TTC
30
Sliding sleeve 3a-4a
GU14231012
Non disponible
31
Hose
GU14232512
41,40€ Prix unitaire TTC
32
Washer 25x40x3
GU14218011
10,03€ Prix unitaire TTC
33
Gear 3a Z=22
GU14214810
Non disponible
34
Bush 1a-2a-3a AS
GU14213001
Non disponible
35
Gear 2a Z=25
GU14214510
Non disponible
36
Nut
GU14219310
Non disponible
37
Ball
GU92295702
Non disponible
38
Washer 22,1x32x2
GU14217300
Non disponible
39
Gear 5a AS Z=21
GU14215213
Non disponible
40
Gear 1a Z=28
GU14214210
Non disponible
41
Sliding sleeve 1a-2a
GU14230711
Non disponible
42
Shift cam
GU14234405
83,40€ Prix unitaire TTC
43
Washer 8,2x28x1
GU14235500
Non disponible
44
Shim 1,2 mm
GU55235003
Non disponible
44
Shim 1 mm
GU55235002
2,96€ Prix unitaire TTC
44
Shim 0,6 mm
GU55235000
2,99€ Prix unitaire TTC
44
Shim 0,8 mm
GU55235001
Non disponible
45
Rod
GU14234300
23,94€ Prix unitaire TTC
46
Pin
GU14234600
15,90€ Prix unitaire TTC
47
Rod
GU14232400
72,84€ Prix unitaire TTC
48
Fork 1a-2a-3a-4a
GU14230501
Non disponible
49
Fork
GU14231201
Non disponible
50
Preselection complete
GU28236260
Non disponible
51
Spring
GU28238261
Non disponible
52
screw
GU98052325
Non disponible
53
Notched washer
GU95021106
Non disponible
54
Lever
GU18258201
Non disponible
55
Split pin
GU95500222
3,07€ Prix unitaire TTC
56
Nut M6x1
GU92630106
7,07€ Prix unitaire TTC
57
Washer
GU95129110
Non disponible
58
Pin
GU95770265
Non disponible
59
Fork
GU12626800
64,81€ Prix unitaire TTC
60
Nut
GU92602206
3,53€ Prix unitaire TTC
61
Fork
GU18257801
Non disponible
62
Rubber spacer
GU14251001
5,98€ Prix unitaire TTC
63
Lever assy
GU17250960
Non disponible
64
Bushing
GU17252050
Non disponible
65
Low nut M12x1,25
GU92602512
Non disponible
66
Washer
GU95100409
Non disponible
67
screw
GU98053660
Non disponible
68
O-ring 21,95x1,78
GU90706219
Non disponible
69
Ball joint
GU18258101
Non disponible
70
Special washer
GU61013800
3,07€ Prix unitaire TTC
71
Spring
GU94322185
13,57€ Prix unitaire TTC

Retrouvez sur cette page le schéma détaillé :label MOTO GUZZI LAVERDA SCARABEO. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine MOTO GUZZI LAVERDA SCARABEO.


Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
