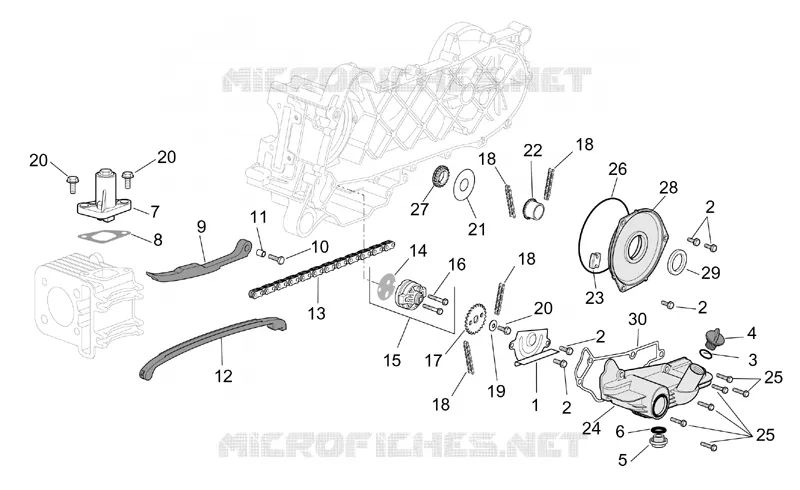

Pompe huile
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
20
20
20
21
22
23
24
25
25
26
27
28
29
30
1
Oil bulhead
AP8551094
Non disponible
2
Screw w/ flange
AP8551045
Non disponible
3
Gasket
AP8550417
Non disponible
4
Oil load plug
AP8550525
Non disponible
5
Oil unload plug
AP8550527
Non disponible
6
O-ring
AP8550337
Non disponible
7
Chain tensioner assy.
AP8560059
Non disponible
7
Chain tensioner assy.
AP8550528
Non disponible
8
Chain tensioner gasket
AP8550429
Non disponible
8
Chain tensioner gasket
AP8575011
Non disponible
9
Upper chain guide plate
AP8551059
Non disponible
10
Hex screw
AP8550560
Non disponible
11
Spacer
AP8550395
Non disponible
12
Timing system chain guide
AP8551058
Non disponible
13
Camshaft chain
AP8551071
Non disponible
14
Carter-oil pump gasket
AP8550425
Non disponible
15
Oil pump assy.
AP8551087
Non disponible
16
Screw w/ flange
AP8551029
Non disponible
17
Oil pump gear
AP8550380
Non disponible
18
Oil pump chain
AP8550358
Non disponible
19
Belleville spring
AP8550439
Non disponible
20
Screw w/ flange
AP8550556
Non disponible
21
Oil seal washer
AP8550486
Non disponible
22
Oil pump control pinion
AP8550452
Non disponible
23
Oil pump chain drift
AP8550522
Non disponible
24
Motor oil cup
AP8276036
Non disponible
25
Screw w/ flange M6x25
AP8550173
Non disponible
26
O-ring
AP8550333
Non disponible
27
Timing system chain pinion cpl
AP8551100
Non disponible
28
Timing system cover cpl.
AP8550372
Non disponible
29
Oil seal
AP8550446
Non disponible
30
Gasket
AP8570103
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
