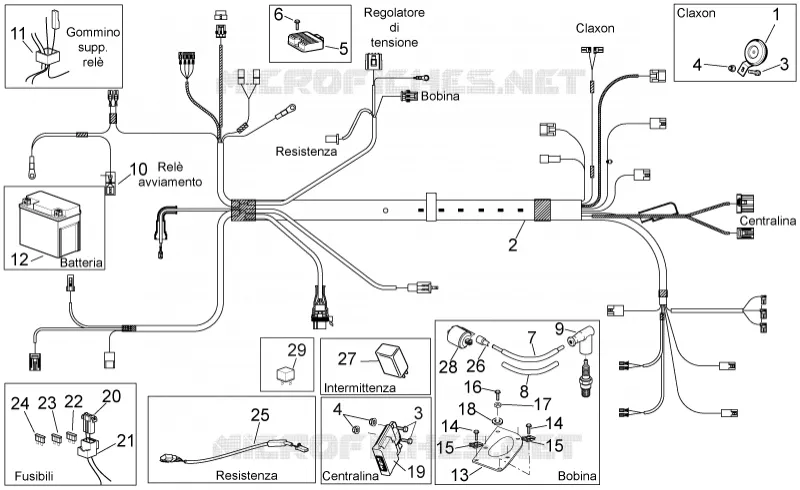

Circuit electrique
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
1
Horn
AP8224038
Non disponible
2
Main wiring harness
893885
Non disponible
3
Screw w/ flange M6x16
AP8152278
3,74€ Prix unitaire TTC
4
Self-locking nut M6
AP8152299
3,74€ Prix unitaire TTC
5
Voltage regulator (Langfang Kokusan)
641788
64,56€ Prix unitaire TTC
6
Screw w/ flange M6x20
AP8152279
3,74€ Prix unitaire TTC
7
H.V. cable
080341
5,59€ Prix unitaire TTC
8
H.T. wiring sheath
CM079401
6,43€ Prix unitaire TTC
9
Scr. sparkplug cap
639498
Non disponible
10
Starter relay
AP8224026
Non disponible
11
Relay rubber
AP8220546
5,74€ Prix unitaire TTC
12
Battery 12V-9Ah
584810
88,37€ Prix unitaire TTC
13
Coil support plate
893977
15,55€ Prix unitaire TTC
14
Screw w/ flange M6x12
AP8152277
3,74€ Prix unitaire TTC
15
Spring plate M6
254485
3,55€ Prix unitaire TTC
16
screw M3x20
AP8152501
Non disponible
17
Nut m3
AP8152502
4,39€ Prix unitaire TTC
18
Washer 3.2x5.7x0.9
012554
2,62€ Prix unitaire TTC
19
ECU
641735
Non disponible
20
Rubber fuse box
AP8120754
12,82€ Prix unitaire TTC
21
Rubber fuse box
AP8220342
Non disponible
22
Fuse 7,5A
CM225707
8,94€ Prix unitaire TTC
23
Fuse 10A
CM225710
8,94€ Prix unitaire TTC
24
Fuse 15A
CM225715
8,62€ Prix unitaire TTC
25
Resistor Module
582619
30,42€ Prix unitaire TTC
26
Insulating cap
071671
5,29€ Prix unitaire TTC
27
Flasher unit
AP8124235
27,58€ Prix unitaire TTC
28
HT coil
58120R
59,46€ Prix unitaire TTC
29
Relay 12V-30A
AP8224462
26,47€ Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
